Solução completa para manutenção de Dutos

Atividades

• Refit e manutenção de dutos
• Hot tapping, desvio e instalação de válvulas
• Interligação de Dutos em Carga - Trepanação
• Obras emergenciais

Características

• Dutos e infraestrutura de O&G

Ramo

• Produção de O&G
• Transporte de O&G
• Distribuição de O&G
• Slurry pipeline

Visitas a pontos detectados com PIGS: Preparo e Testes (1 de 2)

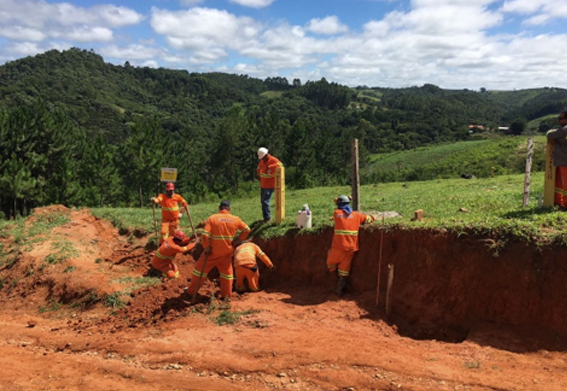

  • Sondagens e Abertura de vala

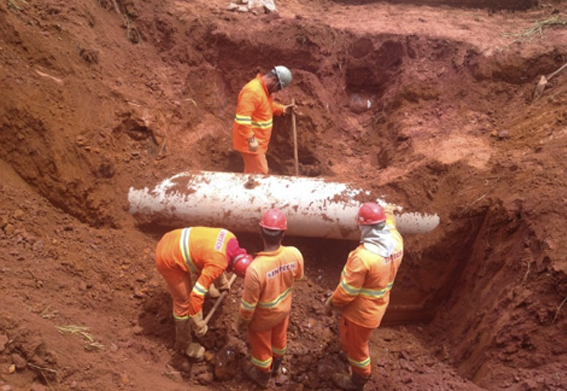

  • Abertura de vala

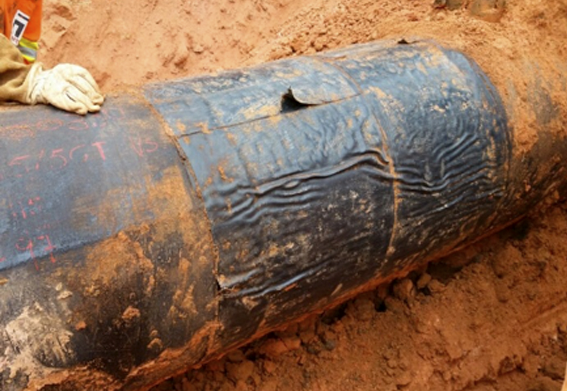

  • Inspeção Revestimento

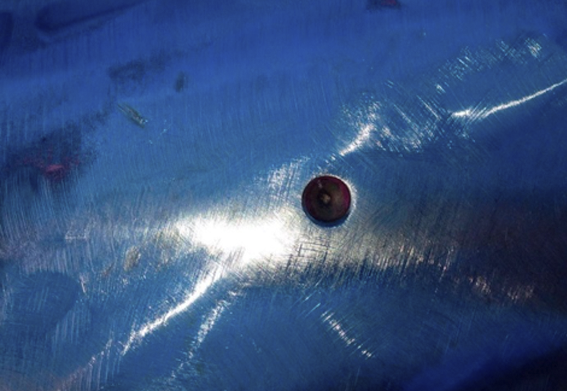

  • Preparo Superfície

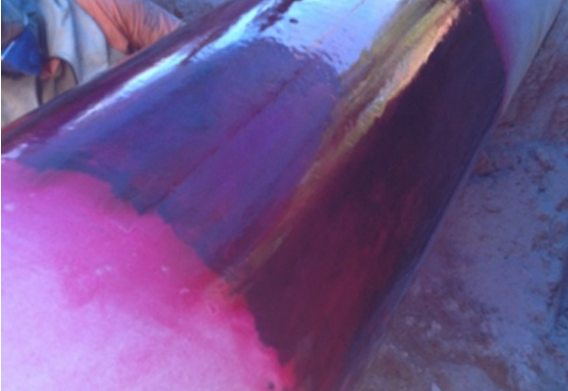

  • Inspeção por líquido penetrante

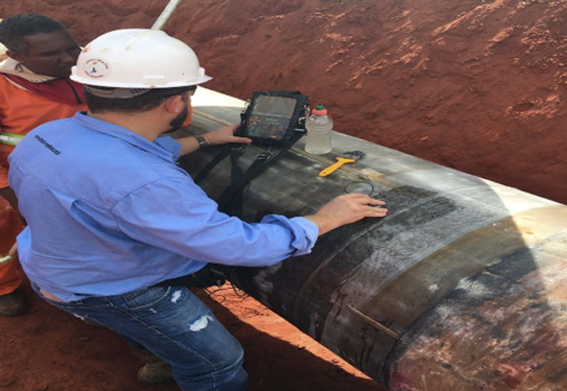

  • Inspeção por particular magnetica Ultrassom e Medição de Espessura

Visitas a pontos detectados com PIGS: Preparo e Testes (2 de 2)

  • TUBO
  • Inspeção Visual
  • Medição de Resistividade
  • Liquido Penetrante
  • Ultrassom
  • Medição de Expessura
  • Descontinuidade/Holiday
  • Medição de Rugosidade
  • Inspeção por Técnica "Passo-a-Passo"
  • Inspeção por correntes parasitas (Eddy Current)
  • Inspeção por ultrassom Phased Array
  • Ensaio de Réplica Metalográfica
  • SOLO
  • Medição de potencial tubo x solo
  • Medição de potencial redox
  • Medição de pH do eletrólito (Revestimento x Substrato do tubo)
  • Análise microbiólogica do solo
  • Análise físico-quimíca do solo
  •
  •
  •
  •
  •
  •

Visitas a pontos detectados com PIGS: Reparos

Roll de serviços

• Recomposição revestimento
• Dupla Calha
• Remoção de trincas
• Deviação de trecho com linha em carga (Trepanação)

Exemplos de dupla calha

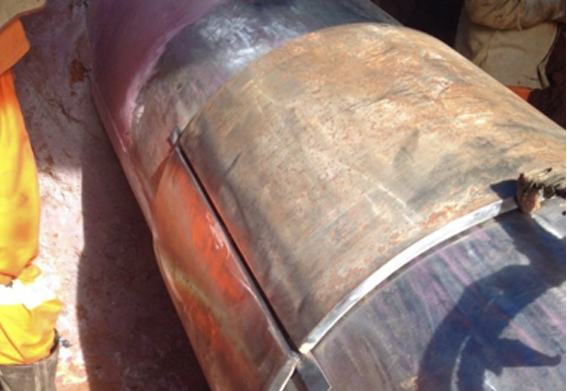

  • Dupla Calha

  • Soldagens

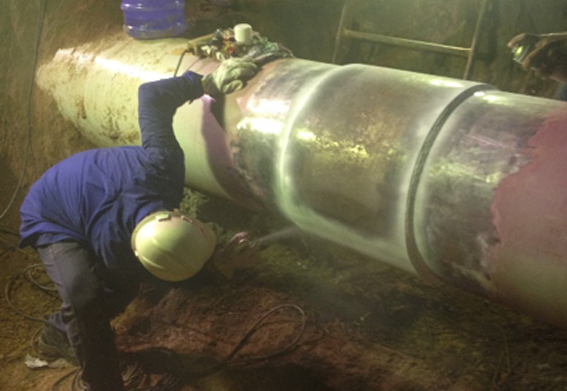

  • Inspeções

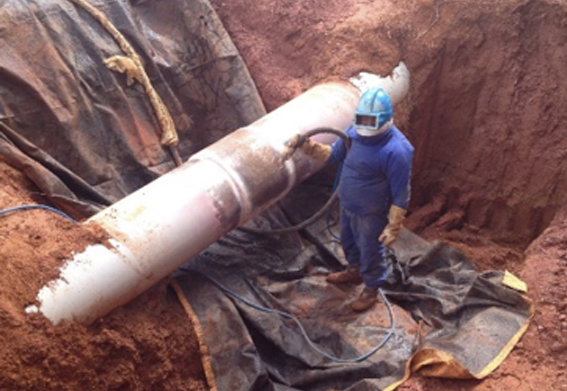

  • Jateamento

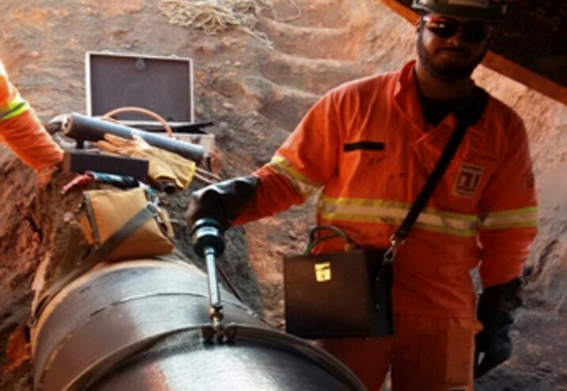

  • Pintura, manta termocontratil e teste

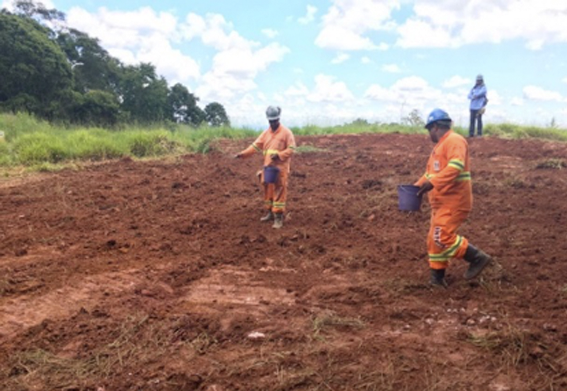

  • Recomposição de faixa

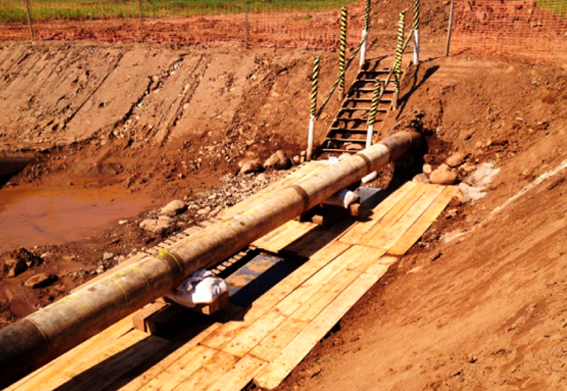

Trepanação


Para substituição de um trecho de gás, garantindo a continuidade operacional do gasoduto, são executados serviços de instalação, inertização e gaseificação de by-pass provisório, além do corte, interligação, inertização e gaseificação do novo trecho.

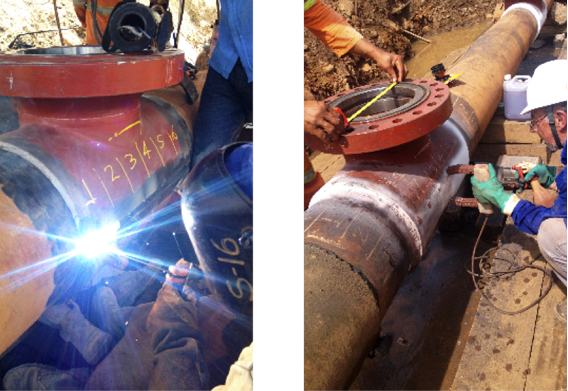

Soldagem em Carga e ensaios dos fittings


Soldagem em carga e ensaios dos Fittings no gasoduto existente para execução da trepanação, bloqueio e gaseificação no trecho a ser substituído.

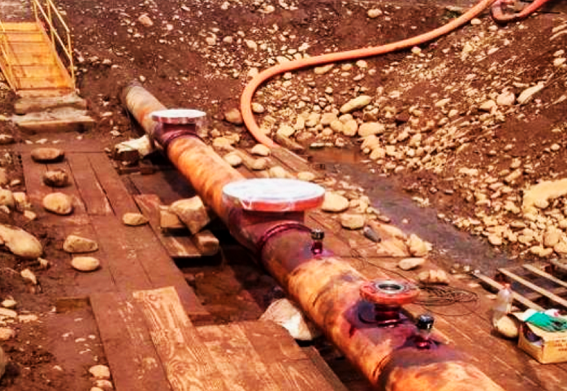

Fittings soldados no gasoduto existente para execução da trepanação, bloqueio e gaseificação no trecho a ser substituído.

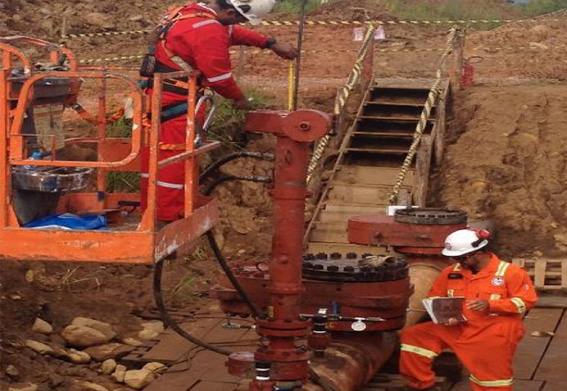

Operações de Trepanação e Bloqueios


20 Trepanações (furações em carga) e 8 bloqueios por meio dos fittings instalados

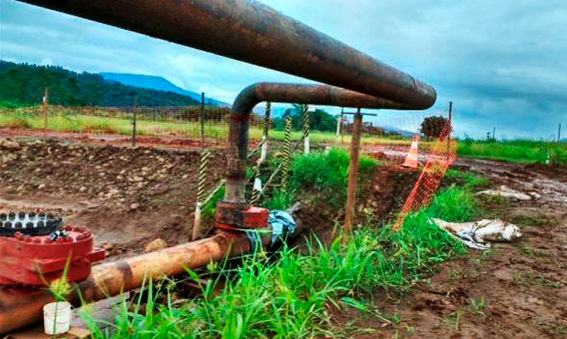

Instalação do By-Pass


Instalação de by-pass no trecho a ser substituído, para continuidade operacional do gasoduto e gaseificação por meio da abertura do by-pass interno da válvula sandwich.

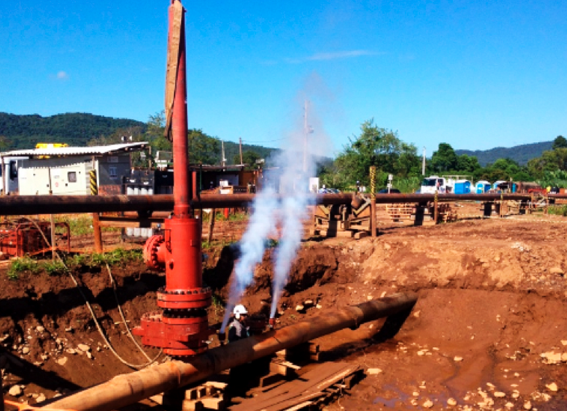

Despressurização e corte do trecho a ser substituído


Instalação das máquinas de bloqueio e despressurização do trecho a ser substituído. Ao término, o trecho é inertizado e verificado o percentual de gás.

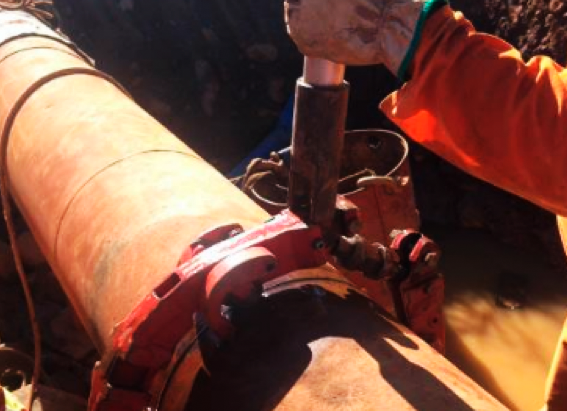

Execução de corte a frio, do trecho a ser substituído, com monitoramento contínuo da explosividade e injeção de nitrogênio.

Montagem


Interligação do novo trecho por meio de soldagem dos tie-ins.

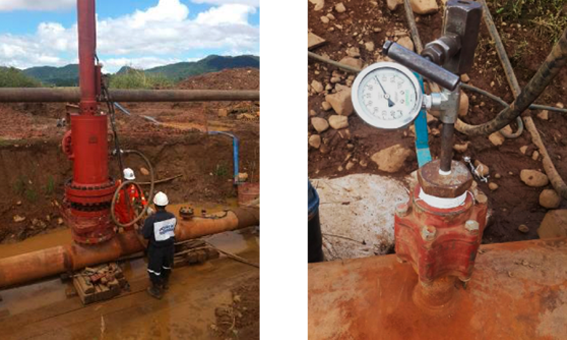

Gaseificação realizada por meio de uma válvula instalada no vent, através de mangueiras acopladas na máquina de bloqueio.

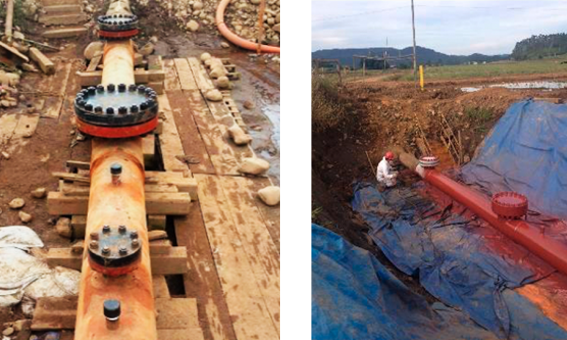

Plugueamento dos fittings, por meio de flange cego, e recomposição do revestimento anticorrosivo.
