OBRAS DE SHORE APPROACH - GÁS

Campo de Jubarte

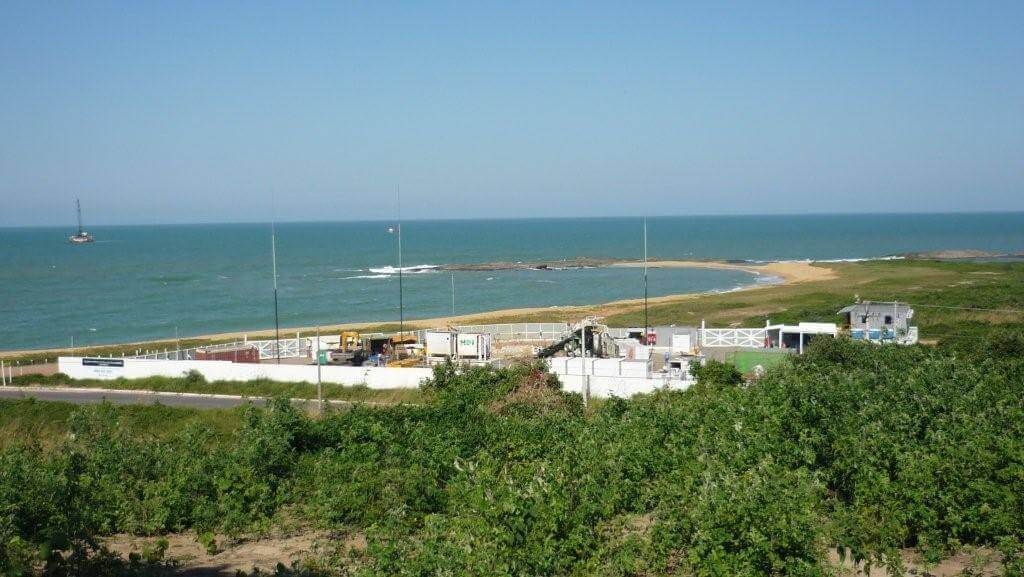

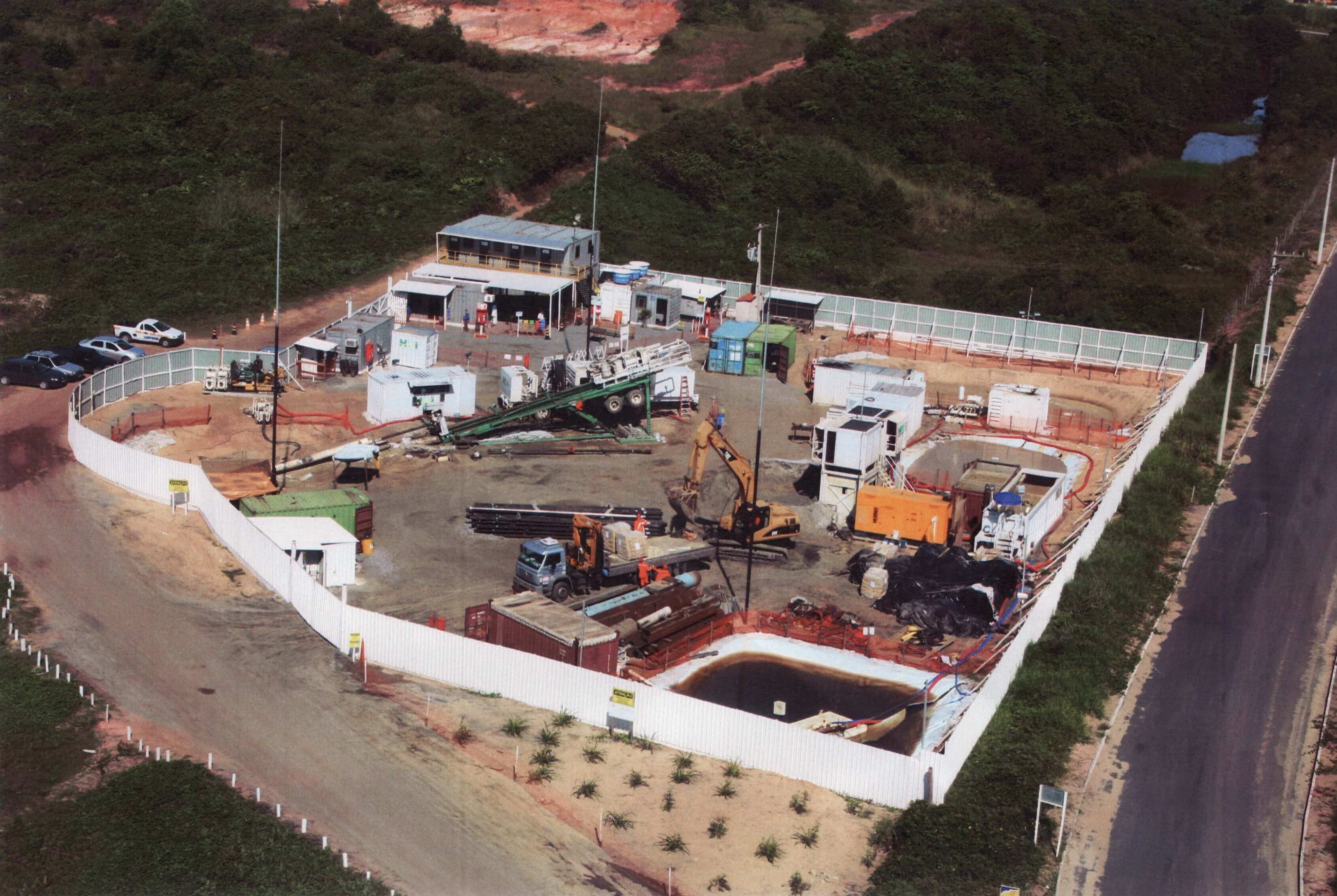

Implantação de uma linha de dutos de aço carbono Ø 12,75” para condução de gás, pelo método de Perfuração Horizontal Direcional, em zona de aproximação de praia (Shore Approach), no Campo de Jubarte, localizado ao norte da Bacia de Campos. Este gasoduto interliga os Campos de Produção do Parque das Baleias até a praia do Além nas proximidades do Município de Anchieta – ES.

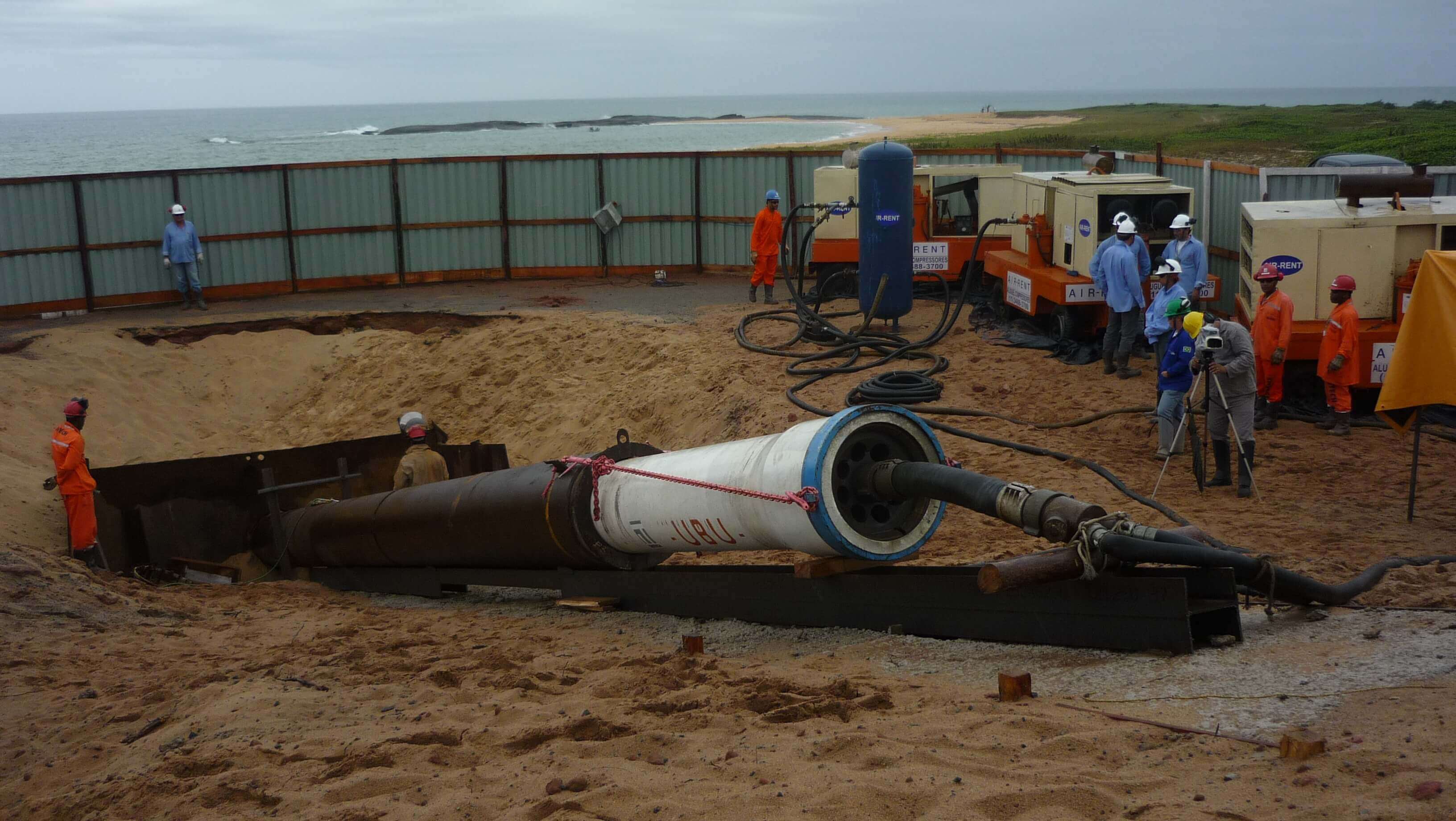

Destaque: Instalar uma coluna de tubos de aço carbono para passagem de gás em solo aluvionar, rocha gnaisse e sedimentos marinhos motivo pelo qual se tornou necessária a estabilização no início da rota do furo por meio de cravação de um tubo camisa de aço Ø30” e comprimento de 83 m utilizando-se de um martelo pneumático com capacidade de 18,600 N m. Esse procedimento foi feito para garantir a estabilidade do trecho inicial do furo durante o desenvolvimento das operações de perfuração direcional.
Construção: 2009
Cliente: PETROBRAS/ SUBSEA 7 DO BRASIL
Local: Ponta de Ubu - Anchieta - ES
Execução: SHORE APPROACH
Furos: DN – 24" x 1.158m
Tubo Condutor: Aço Carbono DN = 12"

Voltar


  • Cacimbas-Camarupim
  • Cacimbas-Camarupim
  • Cacimbas-Camarupim
INSTALAÇÕES DE DUTOS EM TRAVESSIAS - GÁS

Cacimbas-Camarupim

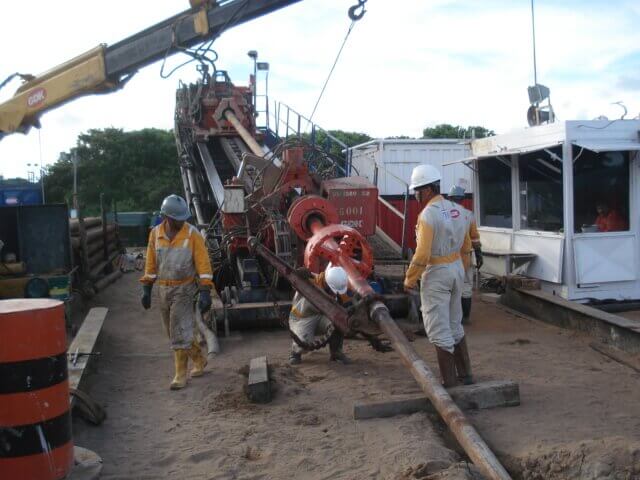

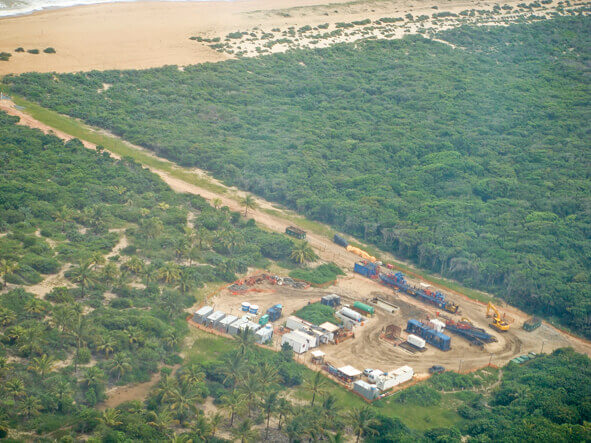

Instalação de um duto de gás Ø 24” através da zona de arrebentação na praia de Cacimbas, utilizando o método de perfuração horizontal direcional, para implantação do Sistema de Escoamento do Campo de Cacimbas do Campo marítimo de Camarupim, no Município de Regência – ES.

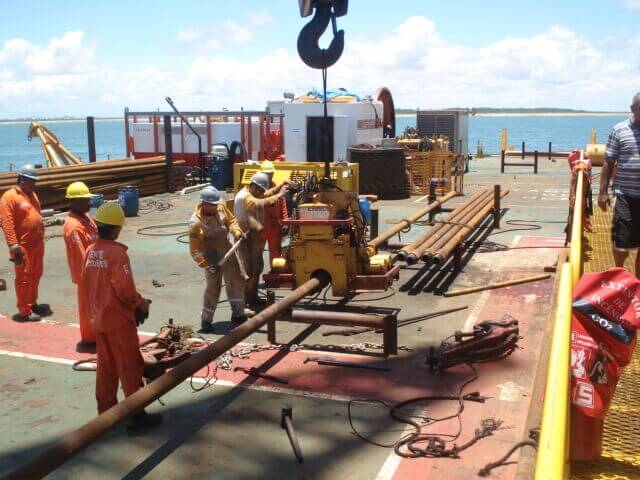

Destaque: Instalação de um duto de Ø 24”, o maior em Shore Approach já executado no Brasil*, com comprimento de 887m, dificuldade de utilização do sistema de controle de direcionamento PARATRACK no fundo do mar, utilizar o apoio marítimo nas operações de alargamento e manter a estabilidade do furo em zonas de argila plástica e na saída do furo no mar durante as operações de alargamento e puxamento da tubulação.

* atualizada em setembro de 2011

Construção: 2009
Cliente: Petrobrás
Execução: Aproximação de Praia - Praia de Cacimbas - Regência - ES
Furos: DN = 36" x 887m
Tubos Condutores: Tubos de Aço Carbono DN = 24''
